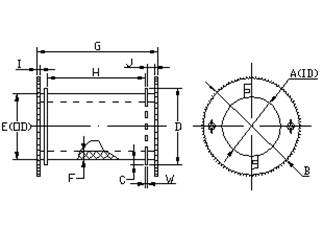

結構圖:

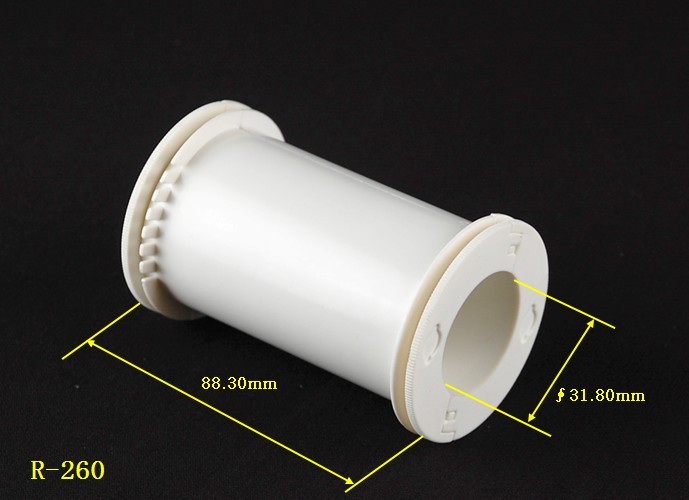

按圖示檢驗主要設計尺寸：SKR-260 內

圖示代碼	設計尺寸	公差
A	31.80	最小值
B	56.20	最大值
C	4.40	最小值
D	43.60	參考值
E	34.80	±0.10
F	1.50	最大值
G	88.30	±0.30
H	76.80	±0.10
I	1.50	±0.10
J	3.00	±0.10
W	1.20	參考

● 檢測工具：數顯卡尺或千分尺。

● 按圖示標注代號對照檢驗。

● 出線槽數為5×2個，掛線鉤2個。

● 內孔A不圓度≤0.30mm,兩端滾齒平面的不平行度≤0.30mm，無明顯翹曲。

● 內孔孔吻合處不允許有臺階，手感光滑無阻。

● 外形無殘缺或破損，色澤正常無異。

● 光潔度達到▽7以上，但允許有無害傷痕及縮影。

● 無金屬雜質或其它雜物，含有金屬、雜物的產品，必須作廢品隔離。

● 無熔跡痕，無內在氣孔亮點。有氣孔亮點（不含熔跡痕）的產品作等外品。

● 無飛邊、毛刺及多余物質。關鍵部位毛刺≤0.05 mm。

● 抗壓力≥25公斤/平方厘米，不破損。

● 手感有強力彈性，且不脆裂。

● 硬度、耐磨性能均適合高速重負荷轉動。

● 選用原材料必須符合歐盟ROHS指令要求，并具有UL黃卡認證且定點供應。

● 熱變形溫度≥120攝氏度，絕緣電阻必須≥1000M歐姆，阻燃性能UL94Vo級/0.8—3.2mm。

● 其它結構均應符合變壓器制造工藝為標準。

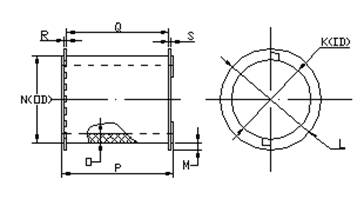

結構圖:

按圖示檢驗主要設計尺寸：SKR-260 外

圖示代碼	設計尺寸	公差
K	44.00	±
L	56.00	最大值
M	4.50	最小值
N	47.00	±
O	1.50	±0.10
P	81.30	最大值
Q	75.30	±0.30
R	1.30	±0.10
S	1.30	±0.10

● 檢測工具：數顯卡尺或千分尺。

● 按圖示標注代號對照檢驗。

● 出線槽數為7×2個。

● 內孔K不圓度≤0.20mm,與內殼D尺寸配合松緊合適。

● 內孔孔吻合處不允許有明顯臺階，兩件裝配后平直無明顯翹曲，拼接縫≤0.20mm。

● 外形無殘缺或破損，允許在吻合處有無效缺損，色澤正常無異。

● 光潔度達到▽7以上，但允許有無害傷痕及縮影。

● 無金屬雜質或其它雜物，含有金屬、雜物的產品，必須作廢品隔離。

● 無熔跡痕，無內在氣孔亮點。有氣孔亮點（不含熔跡痕）的產品作等外品。

● 無飛邊、毛刺及多余物質。關鍵部位毛刺≤0.05 mm。

● 抗壓力≥25公斤/平方厘米，不破損。

● 手感有強力彈性，且不脆裂。

● 選用原材料必須符合歐盟ROHS指令要求，并具有UL黃卡認證且定點供應。

● 熱變形溫度≥120攝氏度，絕緣電阻必須≥1000M歐姆，阻燃性能UL94Vo級/0.8—3.2mm。

● 其它結構均應符合變壓器制造工藝為標準。
